CNC Freze&Torna

CNC Freze-Torna merkezi (aynı zamanda torna-freze veya çok görevli torna merkezi olarak da bilinir), bir CNC torna tezgahının ve bir CNC işleme merkezinin temel yeteneklerini tek bir platformda birleştiren bir makine olarak anlaşılabilir.

Basitçe ifade etmek gerekirse, aynı zamanda "frezeleme" yapabilen bir "torna"dır. Hem bir tornanın tornalama işlemleri için iş parçasını döndürme yeteneğine hem de bir işleme merkezinin tahrikli takımlama ve B ekseni döndürme işlevini kullanarak frezeleme, delme, kılavuz çekme ve diğer işlemleri gerçekleştirme yeteneğine sahiptir.

Temel Konsept: 1 1 > 2

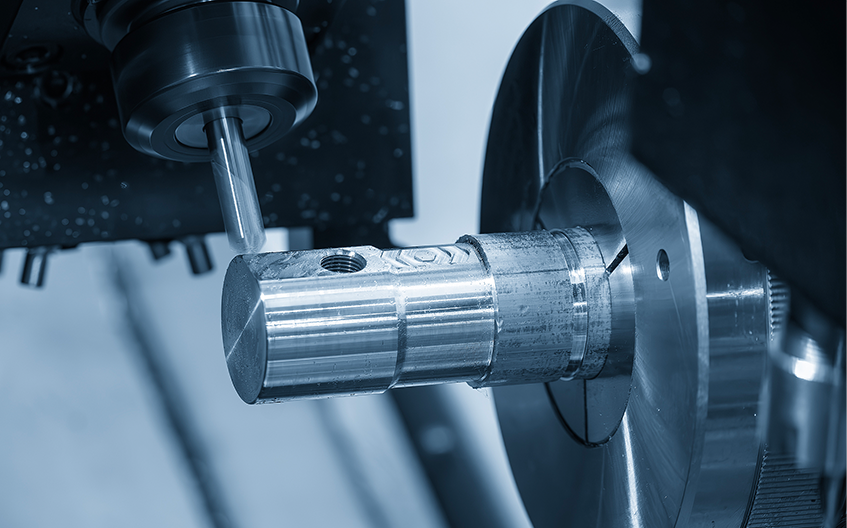

Karmaşık bir parçayı (örneğin, çapraz delikli bir şaft) geleneksel yöntemlerle işlemek için genellikle şunlara ihtiyacınız olur:

Öncelikle dış çapı ve iç deliği torna üzerinde işleyin.

Ardından parçayı bir işleme merkezine taşıyın, bir mengeneye veya özel bir fikstürle kelepçeleyin, içeri doğru bastırın ve ardından yan deliği ve yuvayı işleyin.

Tüm bu süreç, konumlandırma hatalarına neden olan ve verimliliği azaltan iki ayrı kurulum gerektirir.

Mill-Turn merkezi bu sorunu çözmek için özel olarak geliştirildi. Tornalama ve frezeleme süreçlerini tek bir makineye entegre ederek "tek kurulum, komple işleme" olanağı sağlar.

Temel Avantajlar: Temel Faydalar
  • 01

    "Mutlak" Hassasiyet: Birikmiş Hataları Ortadan Kaldırır

    Bu onun en temel değeridir. Parça, ham stoktan bitmiş ürüne kadar yalnızca bir kez sıkıştırılır. Bu, birden fazla kurulumun neden olduğu veri uyumsuzluklarını ortadan kaldırır. Eşmerkezlilik, diklik ve konum doğruluğu, makinenin yapabileceği en yüksek seviyelere ulaşır.

  • 02

    "Olağanüstü" Verimlilik: Üretim Teslimat Sürelerini Önemli Ölçüde Kısaltır

    Yardımcı sürenin azalması: Parçaların makineler arasında aktarılması, yeniden sıkıştırılması ve belirtilmesi için harcanan zamanı ortadan kaldırır. Yüksek hızlı eşzamanlı işleme: Modern Freze-Turn merkezleri genellikle çift iş mili (ana ve alt iş mili) ve çift taretle donatılmıştır. Ana iş mili ön tarafı işlerken, alt iş mili aynı anda arka tarafı işleyebilir; alternatif olarak iki taret aynı anda aynı parçanın farklı özelliklerini kesebilir. Toplam işleme süresi %50 veya daha fazla azaltılabilir.

  • 03

    "Sonraki Seviye" İşleme Yeteneği: En Karmaşık Geometrileri İşler

    Freze-Turn merkezlerinde genellikle takımların iş parçasına herhangi bir açıdan yaklaşmasına olanak tanıyan bir B ekseni (döner canlı takım kafası) bulunur. İster karmaşık kavisli yüzeyler, eksantrik daireler, çokgenler, derin delikler veya yan kama yolları ve dişli delikler olsun, her şey tek seferde tamamlanabilir. Tipik parçalar şunları içerir:

Seçim ve Uygulamalar: Size Uygun mu?

Şaft tipi parçalar: Tıbbi kemik vidaları, uçak motoru bıçakları, yakıt enjektör memeleri, karmaşık eksantrik milleri.

Disk/hub tipi parçalar: Hidrolik valf gövdeleri, türbin diskleri, pervaneler, karmaşık konektörler.
